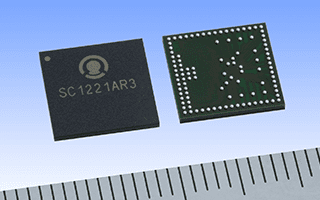

SC1221AR3是一款低功耗60GHz雷达传感器,采用CMOS技术,适用于2D移动检测。
特点
· 适用于 2D移动检测
- 集成有1×4线性阵列接收天线,可同时检测多个移动物体的方位、速度和距离
- 高精度线性chirp FMCW雷达
- 感应区域:最远10m(* 1),120度(* 1)角
· 高度集成设备,易于硬件设计
- 集成有天线,无线电,ADC,FIFO和SPI接口
- 合理的PCB,更少的BOM,易于组装
- 小型封装(9.0mm x 9.0mm,BGA封装)
· 功耗低
- 4级操作(关机、深度睡眠、轻度睡眠、感应)
- 智能电源控制定序器,灵活的占空比操作
- 2D位置感应时的平均功耗为1mW(* 2)
*1:取决于传感器配置和环境条件
*2:基于Socionext假定条件下的测试结果

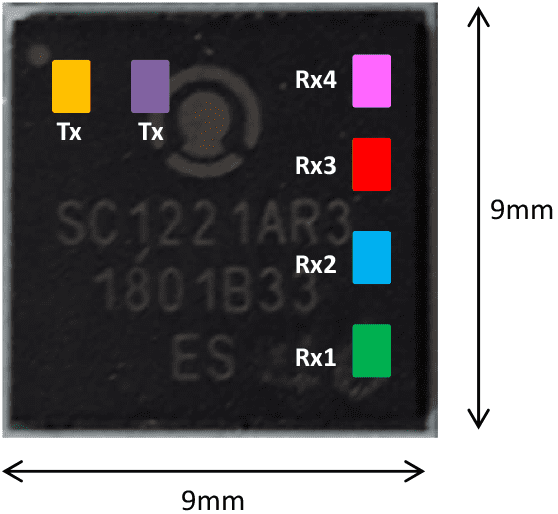

天线配置

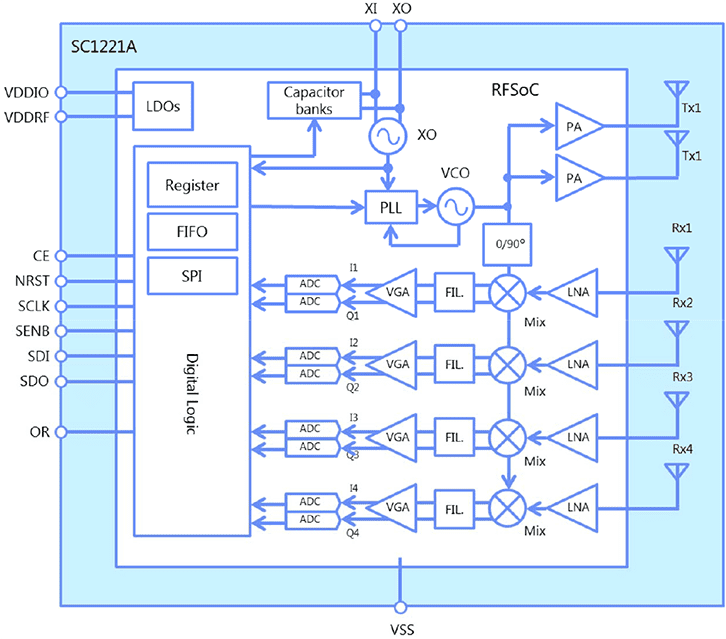

方块图
规格
评估套件

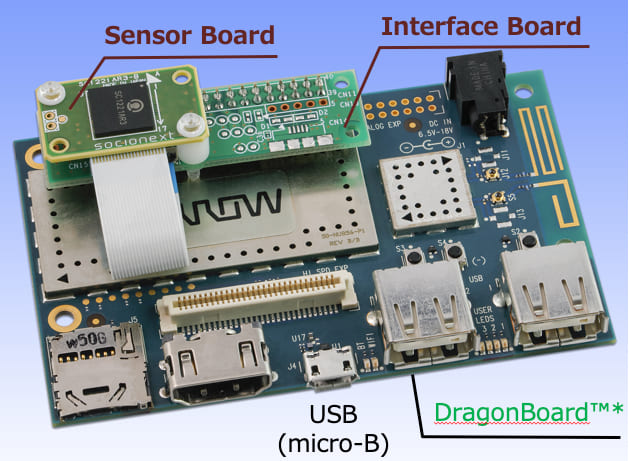

2D位置感应评估套件“ SC1221AR3-B-122”提供了 60GHz雷达传感器“ SC1221AR3”的评估环境。
*:DragonBoard是Qualcomm Incorporated的注册于美国和其他国家的注册商标。
套件中包含有:
· SC1221AR3评估套件硬件及USB数据线
· 传感器驱动/库和2D位置检测评估软件(GUI)
· 相关文档
- GUI操作手册
- API specification of control API(下载链接:https://www.socionext.com/en/download/catalog/AD04-00133-1E.pdf)
- 应用说明(MATLAB and Sample C source for API)(下载链接:https://www.socionext.com/en/download/catalog/AD04-00140-1E.pdf)
更多信息
欲获得更多关于SC1221AR3-B-122评估套件信息,请参考以下文档。
(下载链接:https://www.socionext.com/en/download/catalog/AD04-00140-1E.pdf)
